特性：使用寿命长-运行次数可达50×10⁶次，

      线性优异

      分辨率高于0.01mm

      高运行速度

      DIN430650标准插头和插座

      防护等级IP67



说明：外壳      阳极氧化铝

      装配      扣压式固定支架

      传动装置  不锈钢，可旋转

      轴承      回转滑动轴承

      电阻元件  导电塑料

      电刷组件  贵金属多触电电刷，带弹性阻尼

      电气连接  DIN43650标准4极镀银插座



发货时包含：1个免费插座GDM3009

            1个密封垫   GDM3-16

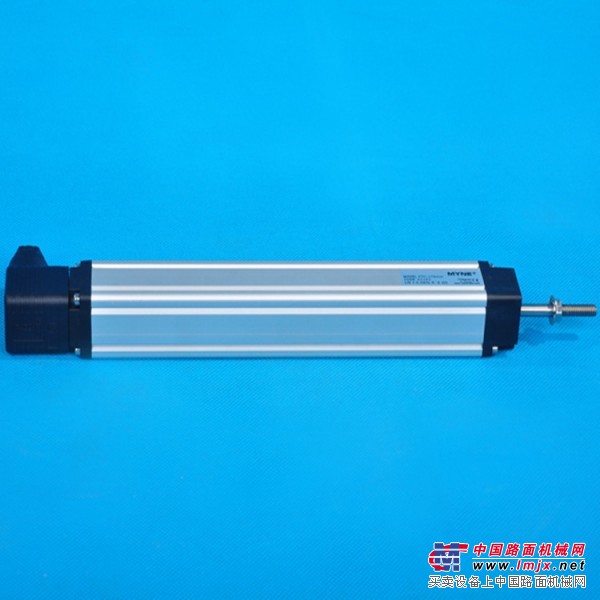

            2个固定支架和4个螺丝LWH拉杆系列参数表（表一）
型号LWH 75 100 125 150 175 200 225 250 275 300 350 400 450
有效行程
（A.E）mm 75 100 125 150 175 200 225 250 275 300 350 400 450
电气行程mm 76 102 127 152 177 203 228 253 278 304 356 406 457
电阻KΩ±10% 3 5 10
阻值公差±% 20
线性度±% 0.1 0.1  0.09 0.08 0.07 0.06 0.06 0.05 0.05 0.05 0.05 0.05 0.05
重复精度mm 0.013
分辨率 无限分辨率
电刷工作电流 <1μA
故障时电刷电流 10μA
允许供电电压 42V
电压的有效温度系数比 5(典型值) 10ppm/k
绝缘电阻(500VDC,1bar,2s) >10MΩ
绝缘强度(50Hz,2s,1bar,500VDC) <100μA
机械行程mm
（尺寸M.T) 83 109 134 160 185 210 236 261 286 312 363 414 465
外壳长度mm
（尺寸A） 139 164 190 215 240 266 291 317 342 368 418 469 519
驱动力
水平方向 <10N
垂直方向 <10N
固定螺钉允许转矩 240Ncm
其它长度可根据要求定制

环境参数
温度范围 -30℃....+100℃
振动 5.Hz...2000Hz
  Amax=0.75mm
  Amax=20g
冲击 50g
  11ms
使用寿命 >50X106次
工作速度 10m/s max
运行加速度 200(20g)m/s 2max
保护等级 IP54(DIN400 50 / IEC 529)
